帶式輸送機用液壓卷帶裝置
　　隨著帶式輸送機應用不斷增加，要求卷帶回收快速、高效和安全可靠。采取人工方式回收時，定尺剪斷皮帶，人工拉出，人工折疊，人工抬上運輸車，送回皮帶倉，勞動強度大，很費力費時，且造成人員巨大浪費。
　　帶式輸送機液壓卷帶裝置又叫液壓收放帶裝置，是用液壓作為動力進行壓帶、卷帶、抽帶及帶卷的裝車，實現了皮帶回收的機械化操作，減少了人工成本，降低了勞動強度，縮短了工作時間，提高了工作效率和工作安全性。本裝置結構堅固，安裝方便、操作簡單、維護成本低、占用空間小，適應井下的工作環境。本裝置也可用于地面皮帶的安裝和回收。
　　由于設計合理，液壓卷帶裝置的可靠性高，故障率低，即使需要對卷帶裝置進行維護也可以在皮帶機不停機的情況下進行，更不需要將卷帶裝置提到井上維修，降低了維護成本，保證了皮帶機的工作時間。

技術參數
　　1、產品型號、基本參數：

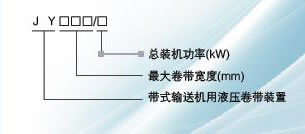

標記示例：
表示：大卷帶寬度為2000mm，卷帶總功率為22kW，其型號標記為JY2000／22型。

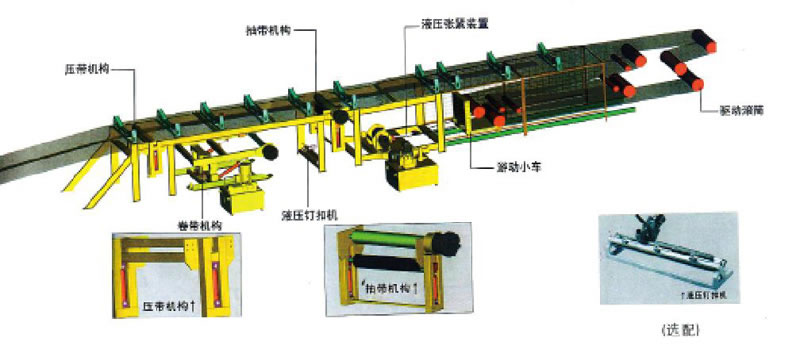

工作過程

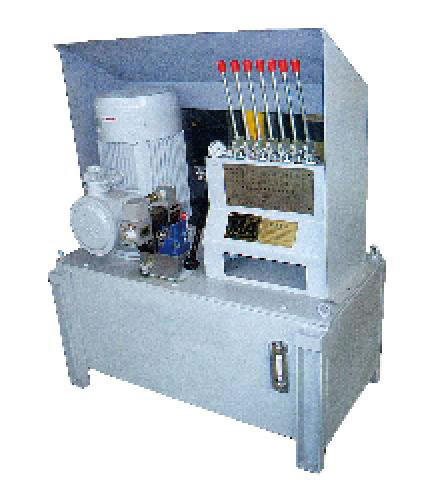

　　1、用磁力啟動器啟動液壓站用手動控制閥控制壓帶機構將皮帶一端壓緊。同時控制抽帶機構，將皮帶夾在上下滾筒之間。
　　2、放松皮帶張緊機構，使拉緊小車松開皮帶。手動控制閥控制抽帶機構的液壓馬達驅動固定輥，通過固定輥和活動輥的摩擦力抽拉皮帶，將有皮帶接頭的皮帶停在收放帶機架中間。

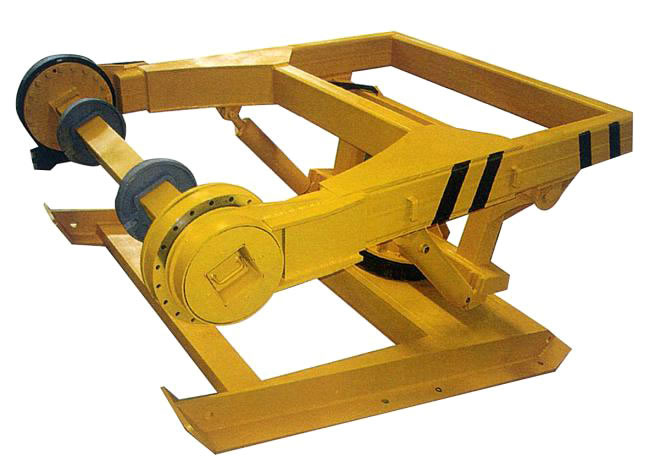

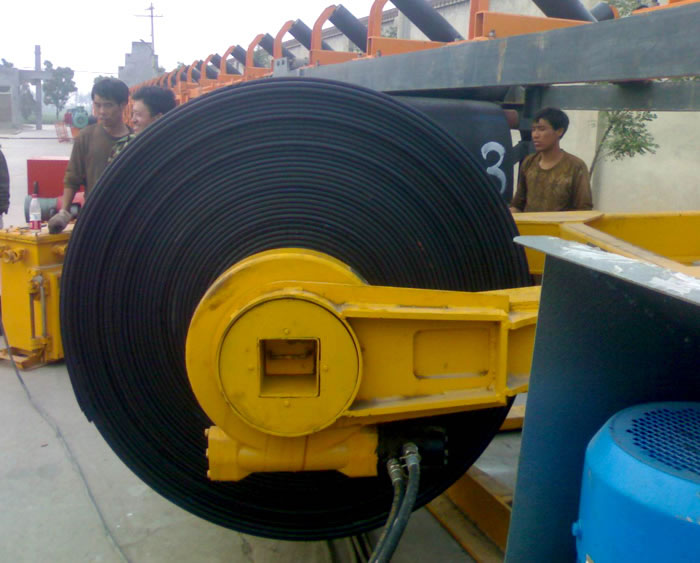

　　3、拆開皮帶接頭，將皮帶斷頭安裝在卷帶機上?？刂凭韼C進行順時針卷帶。  當皮帶卷至回收長度時停止卷帶機構，將皮帶接頭拆開，用皮帶扣將抽帶機構和壓帶機構之間的皮帶斷頭連接。
　　4、松開壓帶機構及抽帶機構。  操作卷帶機構帶動支架旋轉與輸送機成垂直位置，將卷好的皮帶放上運輸車。

設備特點
